混凝土離析泌水終極解決方案

混凝土離析的定義:混凝土的離析是混凝土拌合物組成材料之間的粘聚力不足以抵抗粗集料下沉,混凝土拌合物成分相互分離,造成內(nèi)部組成和結(jié)構(gòu)不均勻的現(xiàn)象。通常表現(xiàn)為粗集料與砂漿相互分離,例如密度大的顆粒沉積到拌合物的底部,或者粗集料從拌合物中整體分離出來。

泌水的定義:混凝土在運(yùn)輸、振搗、泵送的過程中出現(xiàn)粗骨料下沉,水分上浮的現(xiàn)象稱為混凝土泌水。泌水是新拌混凝土工作性一個(gè)重要方面。通常,描述混凝土泌水特性的指標(biāo)有泌水量(即混凝土拌和物單位面積的平均泌水量)和泌水率(即泌水量對(duì)混凝土拌和物之比含水量之比)。

1正確的理解離析泌水

配制流態(tài)混凝土?xí)r,流動(dòng)性和粘聚性失去平衡,當(dāng)粘聚性低時(shí)混凝土在自身重力或其它外力作用下產(chǎn)生相分離,破壞了材料組成的均勻性和穩(wěn)定性,導(dǎo)致分離。通常,泌水是離析的前奏,離析必然導(dǎo)致分層,增加堵泵的可能。少量泌水在工程中是允許的,而且對(duì)防止產(chǎn)生混凝土表面裂縫有利。

2離析泌水產(chǎn)生的主要原因

◆砂率偏低或砂子中細(xì)顆粒含量少使混凝土保水性低,砂子含泥量大易產(chǎn)生漿體沉降,即“抓底”。

◆膠凝材料總量少,漿體體積小于300L/m3;

◆石子級(jí)配差,或單一粒徑的石子;

◆用水量大,使混凝土拌合物粘性低;

◆外加劑摻量過大,或外加劑黏度低保水性不佳;

◆使用礦渣或礦渣水泥,本身保水性不好,易泌水、離析;

3設(shè)計(jì)思路

漿體體積Ve、砂漿體積Ves與抗離析性的關(guān)系

1.Ve>330L,Ves>430L時(shí),混凝土具有良好的工作性;

2.Ve<330L,Ves>430L時(shí),混凝土泌水的可能性不大,但混凝土粘聚性、和易性差;

3.Ve>330L,Ves<430L時(shí),混凝土保水性差,易泌水、離析、分層等。

除了原材料的因素,在做混凝土配合比設(shè)計(jì)時(shí),應(yīng)重點(diǎn)考慮石子體積、漿體體積的比例。用正確的思路指導(dǎo)混凝土配合比的設(shè)計(jì)。
混凝土離析泌水終極解決方案

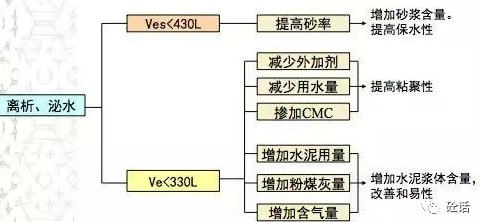

4解決方案

從配和比、材料、外加劑綜合考慮

◆石子級(jí)配合理,單一粒徑的石子應(yīng)提高砂率;

◆注意調(diào)整砂率,合理的砂率能保證混凝土的工作性和強(qiáng)度;

◆摻加粉煤灰,特別是配制低強(qiáng)度等級(jí)的大流動(dòng)性混凝土,粉煤灰摻量應(yīng)適當(dāng)提高,從而提高其保水性;

◆減少用水量或降低外加劑的摻量,使得游離水的比例減少,提高混凝土的粘聚性等。

◆添加引氣劑或增稠劑,改善混凝土粘聚性和保水性。

◆母液類型的選擇也尤為重要,選擇低敏感性聚羧酸母液,可有效降低離析泌水的風(fēng)險(xiǎn)。

  • 我的微信
  • 微信掃一掃
  • weinxin
  • 我的微信公眾號(hào)
  • 微信掃一掃
  • weinxin
lqsoetg
  • 本文由 發(fā)表于 2021年6月5日20:57:58
  • 轉(zhuǎn)載請(qǐng)務(wù)必保留本文鏈接:http://www.weikevv.com/?p=88
匿名

發(fā)表評(píng)論

匿名網(wǎng)友 填寫信息

:?: :razz: :sad: :evil: :!: :smile: :oops: :grin: :eek: :shock: :???: :cool: :lol: :mad: :twisted: :roll: :wink: :idea: :arrow: :neutral: :cry: :mrgreen:
